차량방호안전시설에서의 시뮬레이션 활용과 신뢰성 검증

○ 시뮬레이션 활용 분야

      - 자동차 산업(ASME)

      - 우주항공 산업(FAA)

            Aircraft seats, Bird strike impacts

      - 의학(FDA)

            Implants

      - 철도차량(CEN prEN 15227)

            Rail Car Vehicles

      - 국방(DoD, USN)



○ 시뮬레이션 신뢰성 기준

      - AIAA(미국 항공우주협회), DoD(미국 국방부), 1998

            Guide for the Verification and Validation of Computational Fluid Dynamics Simulations

AIAA 신뢰성 검증 절차 개념

      - ASME(미국기계학회), 2006

            Guide for Verification and Validation in Computational Solid Mechanics

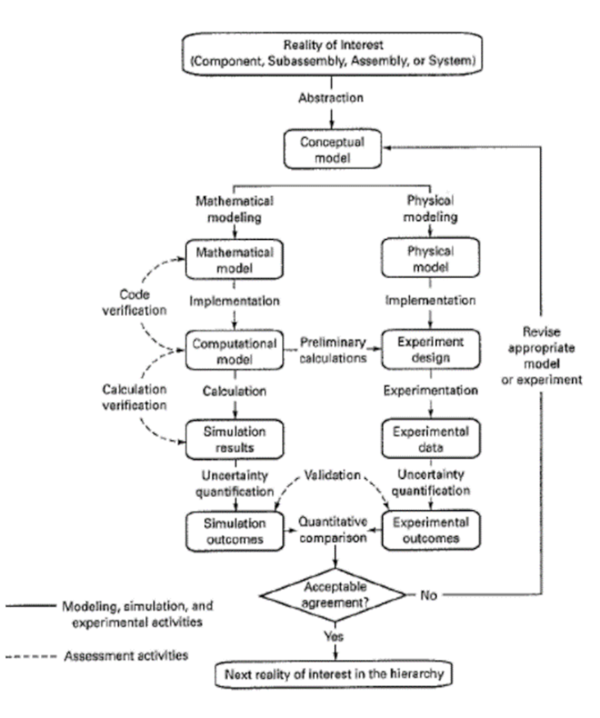

ASME V&V 10-2006 신뢰성 검증 절차



ASME V&V 10-2006 수치 검증 개념



       - CEN prEN 15227, 2005

           Railway Applications Crashworthiness Requirements for Railway Vehicle Bodies

      - DoD(미국 국방부), 2008

            MIL-STD-3022 Documentation of VV&A for Modeling & Simulation

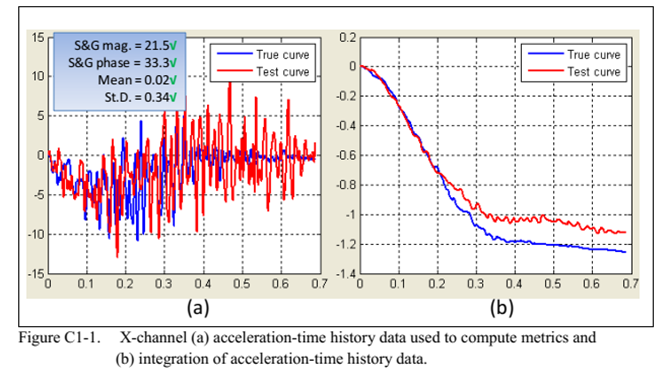

○ 문헌에서 조사된 동적 영역에서의 형상(데이터) 비교 방법

      - Frequency domain metrics

      - Relative absolute difference of Moments of the tow signals

      - Root Mean Square(RMS) log measure of the difference between two signals

      - Correlation Coefficient

      - Geer MPC Metrics

      - Knowles and Gear MPC metrics

      - Russel Metrics

      - ANOVA Metrics

      - Velocity of Residual Errors



○ 차량방호안전시설에서의 활용 역사



○ 차량방호 안전시설의 시뮬레이션 신뢰성 검토기준

      - TRB, NCHRP WOD 179, 2010

      - CEN, TR 16303, 2012



○ 충돌시험의 재현성 및 시뮬레이션에서의 허용 오차

ASI time histories(Crash Test Results)



Result of a ROBUST round robin crash test activity involving a 900-kg car striking a vertical concrete wall(Anghilier, M., Mongiardini, M., "Round Robin Concrete Barrier," Robust Document No. ROBUST-05-012, Politecnico di Milano, October 2005.)



Comparison of the dix tests for the Ford Festiva rigid pole test(Ray, M.H., "Repeatability of Full-Scale Tests and a Criteria for Validating Finite Element Simulations," Transportation Research Record No. 1528, Transportation Research Board, Washington, D.C.(1996).)



Sensor Mounting
